多段渦巻ポンプ

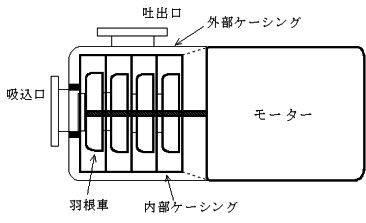

渦巻ポンプの羽根車(とケーシング)を何段も重ねて、より圧力が上がるような仕組みを持つポンプが多段渦巻ポンプです。 羽根車が2個以上付いています。
給水加圧ユニットではこの多段渦巻ポンプが多く使われています。

◎非自吸式多段渦巻ポンプ




エバラ MDPA型ステンレス多段渦巻ポンプ
 25A〜65A 清水用。ステンレス製なので赤水の心配がありません。
 ポンプユニットに多く使用されています。


エバラ MS型多段渦巻ポンプ
口径:40A〜150A
揚程は20〜100m迄段数によって多種あります。
昔から圧力をかけると言えば「MSタービン!」(正確に言うとタービンではないのだが)と来るくらい多く使われてきました。
が、最近ではその超重量のためか、一般的には新規で使われることは少なくなっています。
圧倒的な存在感があります。 blank_3_500px.jpg(332 byte)

タービンポンプ

渦巻ポンプの一種で、案内羽根の付いた物タービンポンプです。普通の渦巻ポンプよりも一般的に押上圧力が高くなります。さらに圧力を上げるために羽根車を何段か重ねた物が多段タービンポンプというわけです。

川本ポンプ製
T・TK型タービンポンプ・・・40A〜200A 鋳鉄製。揚程は20〜100m迄段数によって多種。
KR-C型ステンレス多段タービンポンプ・・・ポンプユニットに多く使用されています。
KN-C型多段タービンポンプ・・・ナイロンコーティングで錆は皆無。ポンプユニットに使われています。
GS-C型タービンポンプ・・・鋳鉄製。少し前までのポンプユニットに使われていました。

◎自吸式

エバラ MSQ型自吸タービンポンプ
    FMQ型多段自吸ポンプ・・・二極モーター使用。価格が比較的安いので使いやすい。
