コレは使える!排水特殊継手を集めてみました。


三次元継手

持出ニップル

片受エルボTタイプ

MSジョイント

0〜90°の曲がりが自由自在

壁で切られたパイプの内側に入れて延長する

壁で切られたパイプから真下に取り出す。

両端が動かない配管をヤリトリする


エスロン三次元継手


これがエスロン 三次元継手

なんと0°から90°までの範囲内で自由に曲げることが出来ます。   450-haba.gif(60 byte)


あっちの位置が決まっていて、どうしてもこっちにつなげたい!・・・45度エルボを2個組みあわせて・・なかなか大変なものです。

そんな時、三次元継手が1個あれば(できれば2個持っていたいですね)、あっという間に決まります!

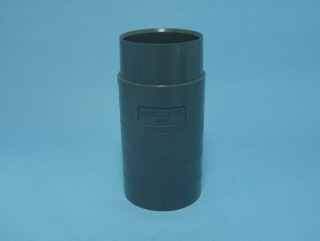

持出ニップル



排水管(VU管)を

壁面や床面で切ってしまった時、
排水継手の端で切ってしまった時、

・・・さあどうつなぐ?

こんな時、持出ニップルの出番です。

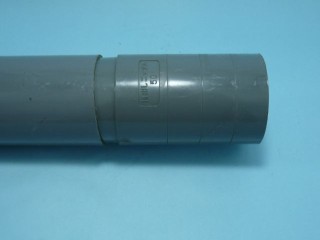

片側がVUパイプの内側に入るようになっています。

少し長くなっているので、壁から少し離してエルボで持っていきたい時にも使えます。

片受けエルボTタイプ


こちらは片受けエルボTタイプ

持出ニップルと同じように、片側がVUパイプの内側に入ります

同じように、床面や壁面、排水継手の端ギリギリの所で切ってしまった場合や、

エルボ2個をつなぐよりも細かく曲げたい所などに使えます。

MSジョイント


既設の排水管の途中に排水マスを取り付けたとします。

上流側も下流側も埋設されていて、動かない。

さあ、どうやってつないだらいい?

そんな時こそ
MSジョイントの出番となります!

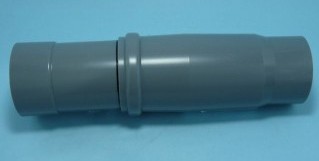

このようにスライドするので、パイプの行って来いが出来るようになります。

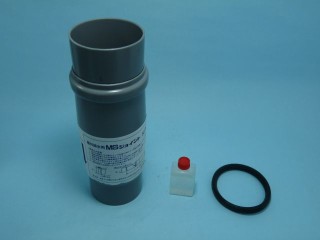

リブの付いたゴム輪と滑剤が付いています。 もはや既設管工事の定番と言ってもいい商品ですね。

ただし、室内配管には使えませんのでご注意を。
