静かなマグネットポンプのご紹介

マグネットポンプって一体どんなポンプ？

　SANSO　マグネットポンプ
PMD-371B型　ホース接続型
　SANSO　マグネットポンプ
PMD-1561B型　3/4Bユニオン接続　　
　
　マグネットポンプ（渦巻型）の仕組み

ポンプには普通モーター（動力）部分とポンプ部分があります。

モーターの軸の先に、ポンプ内部の羽根車が取り付けられています。
羽根車はもちろん水に接触する部分ですから、高速回転するモーター軸のポンプ内部（羽根車側）をポンプ外部と遮断する必要があります。

この流体を遮断する役割を果たすのがメカニカルシールであり、グランドパッキンなのです。
　
メカニカルシールの仕組みについては、メーカーさんがわかりやすく説明されています。 　
メカニカルシール方式なら、流体の漏れは通常はありません。が、その擦れ合う構造上寿命があり、シール部の摩耗や破損によって、いわゆる「メカ漏れ」を起こします。
　

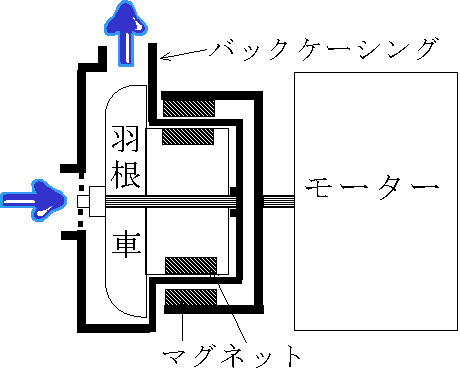

それに対して、マグネットポンプには、メカニカルシールもグランドパッキンもありません。モーター軸が羽根車と直接つながっていないのです。間に磁石を介し、モーターの動きを伝えています。
　
これにより、たとえ羽根車がロックしても、モーターの損傷を防ぐことが出来ます。モーター軸からの漏水の心配もありません。


サンソーのケミカル・海水用マグネットポンプ

本体はガラス強化ポリエチレン製。接液部が樹脂なので、海水、ケミカル用途に使えます。
　
SANSOのマグネットポンプは低振動、低騒音で、鮮魚や熱帯魚の海水循環用などの室内使用に向いています。
　
価格が何と言ってもお手頃です。
　

中はこんなに↓↓↓シンプル！

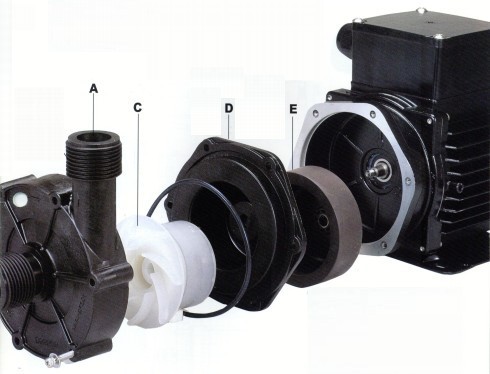

A…フロントケーシング　C…インペラ（永久磁石を封入）　D…バックケーシング　E…駆動マグネット
　
インペラ(C)とモーターに直接つながっている駆動マグネット(E)はバックケーシング(D)によって隔てられています。モーター（駆動マグネット）が回転すると永久磁石を封入されたインペラがバックケーシングを隔てて回転するという仕組みです。

この構造が腐食、液漏れを追放します！
★SANSOマグネットポンプは種類がたくさんありますので、ここでは清水・海水・薬液用の標準タイプをご紹介します。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
機種名 口径 周波数 電圧V 出力W 税抜定価
PMD-0531B 14φﾎｰｽ 50/60 AC100 4/6 11,400
PMD-221B2B 14φﾎｰｽ 50/60 AC100 10/15 19,200
PMD-221B2M 3/4Bネジ
PMD-371B2C 17φﾎｰｽ 50/60 AC100 15/20 22,100
PMD-371B2M 3/4Bネジ
PMD-421B2E 20φﾎｰｽ 50/60 AC100 35/45 28,600
PMD-421B2M 3/4Bネジ
PMD-581B2E 20φﾎｰｽ 50/60 AC100 40/60 31,200
PMD-581B2M 3/4Bネジ
PMD-641B2F 26φﾎｰｽ 50/60 AC100 65/100 37,500
PMD-641B2P 1Bネジ
PMD-641B2V 20A10K(F) 46,220
PMD-643B2F 26φﾎｰｽ 50/60 3P200 65/100 37,500
PMD-643B2P 1Bネジ
PMD-643B2V 20A10K(F) 46,220
PMD-1561B2F 26φﾎｰｽ 50/60 AC100 120/160 43,000
PMD-1561B2P 1Bネジ
PMD-1561B2V 20A10K(F) 51,300
PMD-1563B2F 26φﾎｰｽ 50/60 3P200 120/160 43,000
PMD-1563B2P 1Bネジ
PMD-1563B2V 20A10K(F) 51,300
PMD-2571A2F 26.5φﾎｰｽ 50Hz AC100 250 65,000
PMD-2571A2P 1Bネジ
PMD-2571A2W 25A10K(F) 71,310
PMD-2571B2F 26.5φﾎｰｽ 50/60
Hz		 AC100 150/250 65,000
PMD-2571B2P 1Bネジ
PMD-2571B2W 25A10K(F) 71,310
PMD-2573A2F 26.5φﾎｰｽ 50Hz 3P200 250 65,000
PMD-2573A2P 1Bネジ
PMD-2573A2W 25A10K(F) 71,310
PMD-2573B2F 26.5φﾎｰｽ 50/60
Hz		 3P200 150/250 65,000
PMD-2573B2P 1Bネジ
PMD-2573B2W 25A10K(F) 71,310
PMD-4033A2X 40A(F) 50Hz 3P200 400 102,300
PMD-4033B2X 40A(F) 60Hz 3P200 400 102,300
PMD-7533A2X-E3 40A(F) 50Hz 3P200 750 142,700
PMD-7533B2X-E3 40A(F) 60Hz 3P200 750 142,700
（2019.7改訂価格）

"3/4Bネジ"は、16TSﾕﾆｵﾝが付属（PMD-221B2Mは13TSユニオン）。"1Bネジ"は20TSﾕﾆｵﾝが付属。
(F)はフランジ接続です。4033,7533のみ合フランジ付属します。
　
さらにもっと大きいのもあります。


1500W以上の機種がこちら。

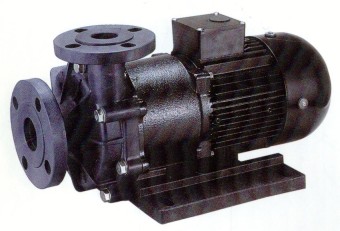

口径は吸込50AJIS10Kフランジ、吐出40AJIS10Kフランジ。合フランジは付属していません。

機種名 口径 周波数 電圧V 出力W 税抜定価
PMD-15013A2Z-E3 50A/40A 50 3P200V 1500 253,200
PMD-15013B2Z-E3 50A/40A 60 3P200V 1500 253,200
PMD-22013A2Z-E3 50A/40A 50 3P200V 2200 306,400
PMD-22013B2Z-E3 50A/40A 60 3P200V 2200 306,400
PMD-37013B2Z-E3 50A/40A 60 3P200V 3700 435,000
（2019.7改訂価格）

　
