ハイブリッドトヨロンホースは
折れにくく、つぶれにくい。
省エネ
生産トラブル低減!
狭い場所でも配管しやすい!

すごいホースが出ました。

抜群の品質で他の追従を許さないトヨックス社製トヨロンホースに、画期的な新製品が登場したのです。



これです。その名もハイブリッドトヨロンホース
どこが「ハイブリッド」(=異なったものが組み合わされていること)なのでしょうか?


↑ぱっと見は、

←普通のトヨロンホース

とほとんど変わりません。
帯の色は違いますけど。

さあ、曲げてみましょう!

差は歴然!普通のトヨロンホース(テトロンブレードホース)はかなりつぶれてしまいましたが、 ハイブリッドトヨロンホースはほとんどつぶれていません!!

なんでこうなるの??

・・実は、補強構造に秘密があるのです

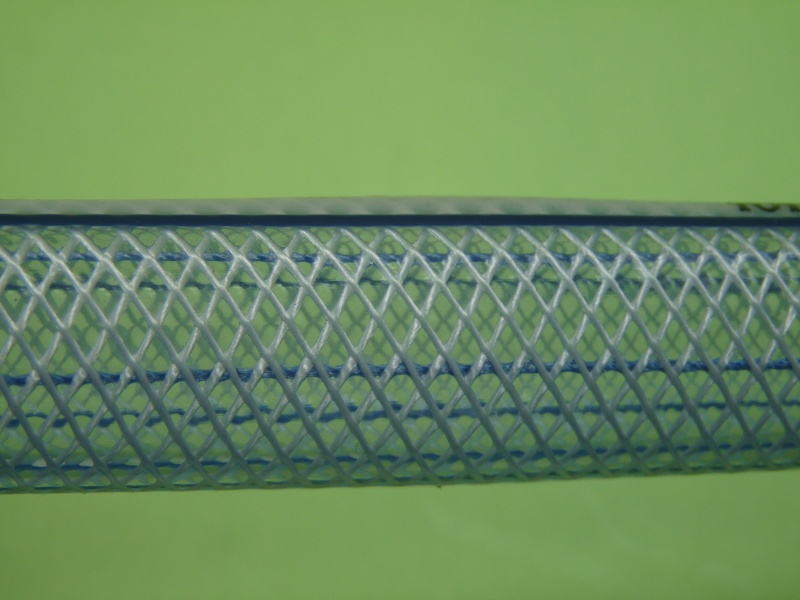

普通のトヨロンホース(一般的なテトロンブレードホースも同様)はこうなっています。ポリエステル糸が交差するように入っています。これで高い耐圧を得ているわけです。

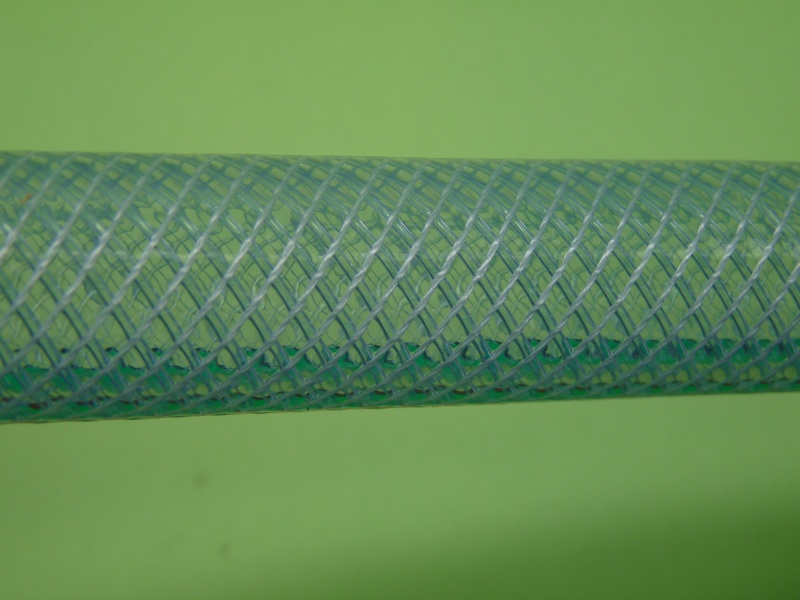

ハイブリッドトヨロンホースは、こうなっています。ポリエステル糸と、PET樹脂の高張力樹脂ワイヤーとの複合(ハイブリッド)構造です。樹脂ワイヤーと従来の補強糸が絡み合う構造のために、今までのブレードホースの柔軟性と、曲げられてもつぶれにくい性能を兼ね備えています。
これがハイブリッドだったんですね! blank_3_500px.jpg(332 byte) ではさらに、もっとすごいことをお見せしましょう。

普通、ホースというものはリールに巻いた状態で出荷するので、「巻きぐせ」が付いています。
ハイブリッドトヨロンホースにもトヨロンホースにも「巻きぐせ」は付いています。

この「巻きぐせ」と逆方向に曲げたら一体どうなるか?
  ↓↓↓


←トヨロンホースは、このように完全につぶれてしまいます。これでは流体は全く通りません。

ですから、「巻きグセ」を常に意識して配管する必要があるのです。
しばしば「遠回り配管」をしなければならなくなります。 blank_3_500px.jpg(332 byte)

では、ハイブリッドトヨロンホースを「巻きぐせ」と反対側に曲げたら・・??


↓「巻きぐせ」と逆に取り付けて曲げると・・

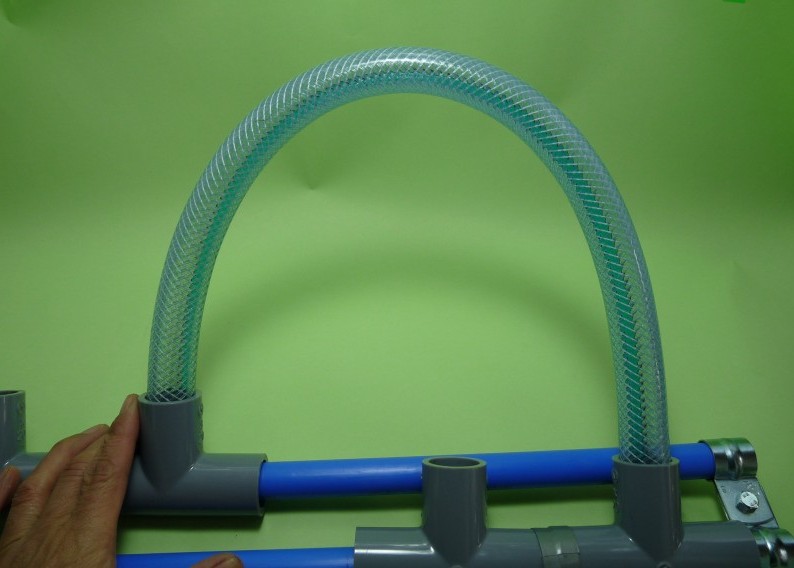

まずは巻きグセ通りに曲げたのがこの写真です。

さあ、今度は巻きグセと逆に曲げてみましょう!


・・・お見事!!わずかにつぶれるだけです。・・というか、あまり変わらない?!


あっちこっち通され、無理な配管をされてまるで蛇のようにくねくねと曲げられて・・・などという現場でも、ハイブリッドトヨロンホースは見事に流体を通します!


今までつぶれないように遠回りして配管していた所でもハイブリッドトヨロンホースなら最短距離で取り回し出来ますね!

そうなんです。使うホースの長さもハイブリッドトヨロンホースなら短くて済むのです。

TOYOXのこの技術は特許ですから、他社には真似が出来ません。

 知らない間にホースがつぶれ、生産効率が落ちていませんか?

 つぶれたままラインが稼働し、無駄なエネルギーを使っていませんか?

 ホース引き回している間にいつの間にかつぶれていて・・「あれー」となって、もう一度ホースを切り直す、なんてことはありませんか?

 価格もトヨロンホースとそれほど変わらないので、今すぐにでも導入が可能です。

ハイブリッドトヨロンホースでストレスと生産効率低下から解放されてください!!


品番 内径x外径mm 使用圧力Mpa 使用温度範囲℃ 定尺m 最小曲げ半径mm
HTR-9

9x15

0〜1.0 -5〜60 100
HTR-12

12x18

0〜0.8 -5〜60 100
HTR-15

15x22

0〜0.8 -5〜60 100
HTR-19

19x26

0〜0.8 -5〜60 50
HTR-25

25x33

0〜0.8 -5〜60 50
